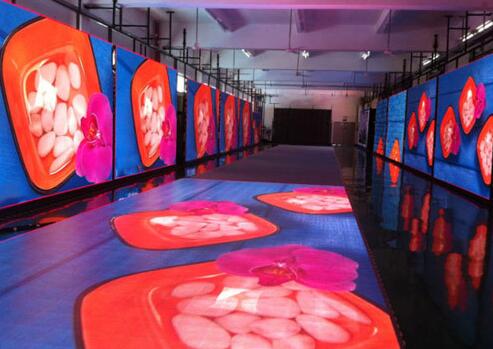

LED地磚顯示屏是一種很好的展示方法，展示的信息量大，內容可以隨時更新，并且有著非常好的廣告和告示效果，非常引人的注意力。那么LED地磚顯示屏的部件有哪些?其主要組成部件是：?jiǎn)卧濉㈦娫?、控制卡、連線、單元板背面、單元板正面、開關電源和 LED 條屏控制卡。下面給大家詳細介紹各個部件及其安裝要點。
LED地磚顯示屏結構
1、單元板
單元板是LED的顯示核心部件之一，單元板的好壞，直接影響到顯示效果的。單元板由LED模塊，驅動芯片和PCB電路板組成。LED模塊，其實是由很多個LED發光點用樹脂或者塑料封裝起來點陣。
2. 電源
一般使用的是開關電源，220V輸入，5V直流輸出。需要指出，由于LED顯示屏幕屬于精密電子設備，所以要采用開關電源，不能采用變壓器。
3. 控制卡
我們推薦使用低成本的條屏控制卡，可以控制1/16掃的256x16個點的雙色屏幕，可以組裝出有成本優勢的LED屏幕。該控制卡屬于異步卡，就是說，該卡可以斷電保存信息，不需要連接PC都可以顯示儲存在里面的信息。采購單元板的時候，要詢問清楚參數。
4. 關于16PIN08接口
由于單元板和控制卡的廠家眾多，所以單元板的接口式樣眾多，在組裝LED屏的時候，必須先確定接口的一致性，才方便組裝。這里只介紹常用的LED接口：LED行業編號：16PIN 08接口：他的接口順序如下：2 A B C D G1 G2 STB CLK 16 1 N N N EN R1 R2 N N 15
5. 連線
分為數據線，傳輸線，和電源線。數據線用于連接控制卡和LED單元板的排線，傳輸線用于連接控制卡和電腦。電源線，就是用來連接電源和控制卡，電源和LED單元板。連接單元板的電源線的銅芯直徑不小于1mm(毫米)。
配件制作
1、排線(數據線)制作
排線和電腦機箱里面的數據線類似，只是線的寬度有點差異?？梢栽陔娔X城買到相關的材料。制作排線的材料有：排線，排線頭，排線帽。制作步驟，把線頭用剪刀剪平，然后放頭排線頭，(注意線和頭的平衡)，然后放進壓線鉗的中央，用力壓緊，然后把線繞過來，安裝排線帽。排線帽很重要，可以有效保護排線，讓排線更加結實，不要省。
2、電源線制作
電源分為220V電源線 和5V電源線。220V電源線用于連接開關電源到市電，采用3腳插頭，可以在五金店買到。這里著重講述5V直流電的電源線，由于5V的電流比較大，采用銅芯直徑在1mm以上的紅黑對線(務必要紅黑)。有條件的話，將線的兩頭裝上金屬件
3、RS232線制作
RS232線，用于連接電腦和控制卡，更新屏幕數據。這里需要用到DB9頭和網線(可以在電腦城買到)。仔細觀察DB9頭，上面有數字的，將5連接棕，將3連接棕白。將網線夾緊，裝好在DB9頭。(這里很重要，一定要夾緊，自己用力拉幾下，看看是否一拉就斷)。然后用萬用表測量一下兩頭，是否導通。這里需要指出，DB9的頭分公頭和母頭的。計算機后面的屬于母座，所以要買個公插對應。
【布線指南】
第1步：檢查電源電壓，找出直流正負 連接開關電源，將220V電源線連接到開關電源，(確認連接正確后，連接到AC或者NL接線柱)然后插上電。會發現電源有個燈會亮，然后用萬用表，直流檔測量一下V+ 和V-之間的電壓，確保電壓在4.8V-5.1V 之間，旁邊有個旋鈕，可以十字螺絲刀調節一下電壓。為了減少屏幕發熱延長壽命，在亮度要求不高的場合，可以把電壓調節到4.5V-4.8之間。確認電壓沒有問題后，斷開電源，繼續組裝其他部分。
第2步： 先把電源關閉。將V+連接紅色線，V-連接黑線，分別連接到控制卡和LED單元板，黑線接控制卡和電源的GND。紅線連接控制卡的+5V和單元板的VCC。每個單元板1條電源線。完成后，請檢查，連接是否正確。
第3步： 連接控制和單元板，用做好的排線，連接。注意方向，不能接反。請注意，單元板2個16PIN的接口，1個是輸入，1個是輸出，靠近74HC245/244的是輸入，將控制卡連接到輸入。輸出連接到下一個單元板的輸入。
第4步： 連接RS232數據線，將做好的數據線一頭連接電腦的DB9串口，另一頭連接控制卡，將DB9的5腳(棕)連接到控制卡的GND，將DB9的3腳(棕白)連接到控制卡的RS232-RX。如果你的PC沒有串口，可以到電腦城買條USB轉RS232串口的轉換線。
第5步： 再次檢查連線，是否正確，黑線連接的是-V和GND。紅線連接的是+V和VCC +5V。
第6步： 接通220V，正常情況下，電源燈亮，控制卡亮，屏幕有顯示。如果不正常，請檢查連線?；蛘卟榭村e(cuò)誤檢修。
外框制作
1、支架制作
根據不同的應用場合，外框要求不一樣，內嵌安裝的時候，不需要外框，但是需要一個安裝支架。安裝支架一般用鋁型材，比較輕便，切割加工容易。我們也可以用萬能角鐵(就是有很多孔的直角形的鐵條)。我們可以看到單元板背面有安裝用的銅柱，是用來把單元板固定在支架，支架應該長一點，預留燈箱的安裝孔。把單元板，控制卡，電源都固定在支架，數據線和220V電源線要綁在支架上，要綁好，打個結。
2、簡易框制作流程
單元板亮度不一，或者應用的場合可能有水花，這個時候就需要在屏幕表面貼一個有機玻璃，有機玻璃一般采用茶色，或者暗紅色的。有機玻璃可以在廣告和裝飾材料店買到，是按斤買的。我們采用薄一點的，太薄可能容易彎曲。這里需要提醒，由于有機玻璃的切割需要技巧，在買的時候，準備好尺寸，讓店鋪幫你切割。
3、不銹鋼框制作流程
不銹鋼的外框，只是在簡易邊框的基礎上，包一層薄薄的不銹鋼皮?？瓷先ッ烙^，大方，增加附加值。至于包框的流程需要用到折邊機，我們可以到廚具制作的小五金廠，代為加工。到專業LED外框?qū)I(yè)制作店。專業店，差別就是包邊的接縫的很小。
4、鋁合金外框
我們可以到鋁合金型材的材料店購買到符合屏幕厚度的材料，然后切割組裝。
錯誤排除
1. 無顯示
檢查電源連接，確認電源燈和控制卡上燈是否亮，測量電源控制卡，單元板的電壓，是否正常。 如果電源正常，請檢查控制控制卡與單元板的連接。采用替換配件的方法，排除錯誤。
2. 顯示混亂
情況1，2個單元板顯示相同的內容。--請用軟件，重新設定屏幕的大小。
情況2，很暗。--請用軟件，設定OE電平。
情況3，隔行亮。數據線接觸不好，請重新連接。
情況4，某些漢字顯示不正常。--屬于正常，不在國標字庫內的漢字和符號。
情況5，屏幕某些區域沒顯示。更換單元板。
